Настольное устройство для исследования подготовленного сечения двойного закаточного шва. Показывает увеличенное изображение среза на экране компьютера и позволяет измерить его геометрические параметры — для лабораторий, технологов и наладчиков линий розлива.
Назначение
Двойной закаточный шов — это механическое соединение крышки и корпуса банки, от качества формирования которого зависит герметичность упаковки. Исследование подготовленного сечения шва позволяет увидеть его внутреннюю структуру и оценить геометрию соединения — то, что не видно снаружи целой банки.
Это помогает разбираться в настройках закаточного оборудования: по геометрии среза видно, как ролики формируют шов, и куда смещать регулировки при отклонениях.
Важно понимать: один оптический замер сечения — это один из инструментов контроля, а не полная замена всего комплекса проверок качества укупорки. Он не гарантирует герметичность банки сам по себе.
Процесс
Коротко — как измерить двойной шов алюминиевой банки на этом оборудовании, шаг за шагом.
Из банки подготавливается срез шва — исследуется именно подготовленное сечение, а не целая закрытая банка.
Образец закрепляется на столике устройства, положение регулируется по высоте вручную.
В программе на компьютере появляется увеличенное изображение среза, проверяется калибровка масштаба.
Оператор размечает точки на изображении, программа считает геометрические параметры шва.
Параметры
Пять геометрических параметров при измерении двойного шва алюминиевой банки, размеченных вручную по изображению сечения.
Толщина пакета металла в месте закатки — по сечению видно, насколько плотно сформирован шов.
Вертикальный габарит сформированного соединения крышки и корпуса.
Длина загнутого края корпуса банки внутри шва.
Длина загнутого края крышки, зацепляющегося с корпусом.
Величина взаимного зацепления загибов крышки и корпуса — ключевой показатель геометрии шва.
Конструкция
Металлический корпус — жёсткое основание для оптической системы и столика, устойчивое к условиям лаборатории или участка наладки.
Столик с ручной регулировкой высоты — позволяет точно позиционировать подготовленный образец относительно оптики перед съёмкой.
Оптическая система — формирует увеличенное изображение сечения шва, которое передаётся на компьютер.
Подключение по USB — устройство работает в связке с компьютером, отдельный блок управления не требуется.
Программа
Программа на компьютере показывает увеличенное изображение сечения шва.
Перед измерением масштаб проверяется калибровкой по эталонному отрезку — это переводит пиксели изображения в миллиметры.
Сейчас измерение выполняется ручной разметкой точек на изображении: оператор указывает границы шва, программа считает расстояния и геометрические параметры. Автоматический поиск шва — в разработке.

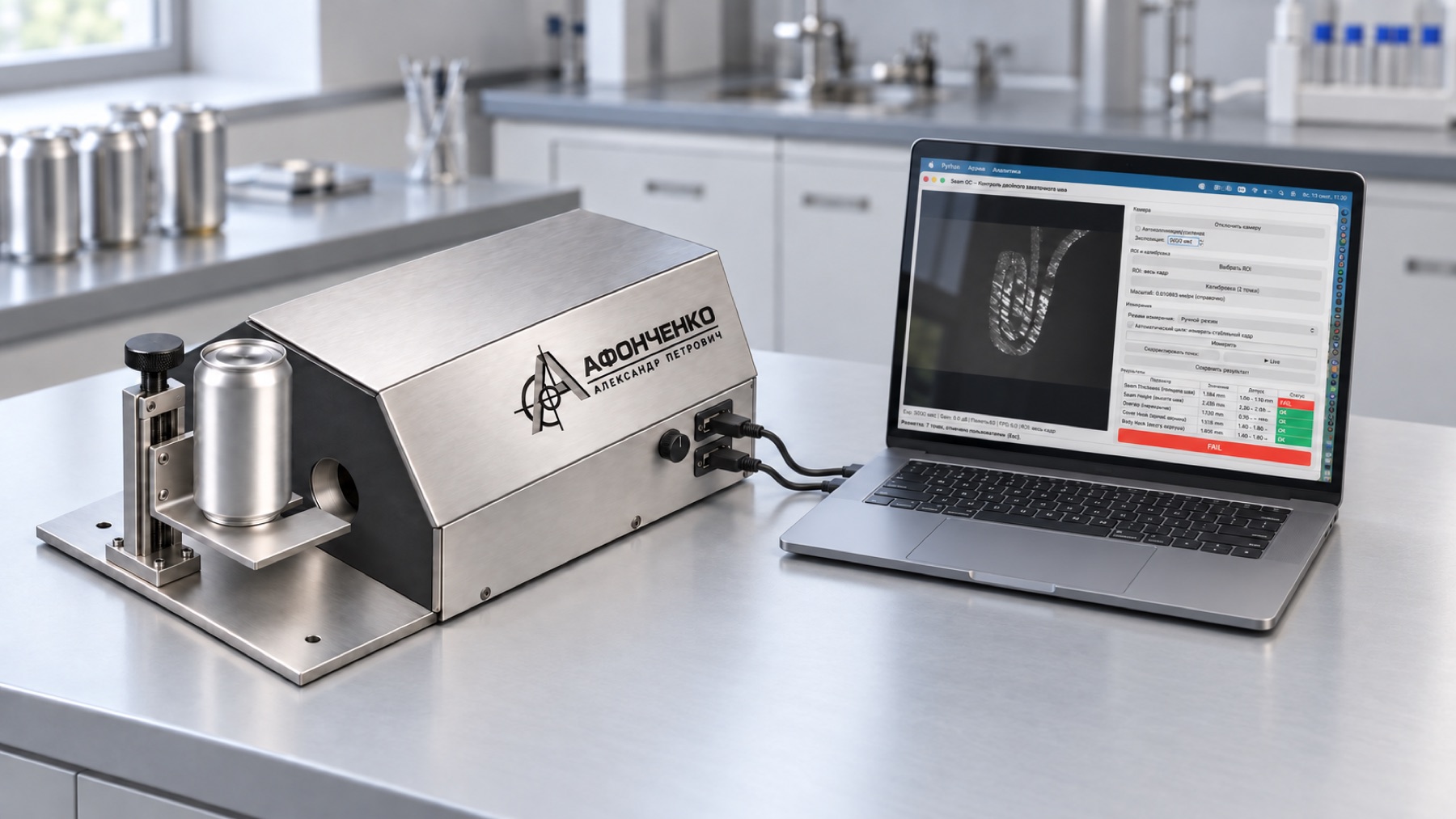

Изображение экрана — иллюстрация интерфейса программы. Отметка «FAIL» на нём — пример отображения результата измерения относительно допуска, а не ошибка программы.
Применение
Контроль геометрии шва в рамках проверки качества укупорки на производстве.
Исследование сечения шва при работе с закаточным оборудованием линии розлива.
Измерение геометрических параметров шва в рамках лабораторного контроля.
Разбор настроек закаточной машины по геометрии сечения — куда сместить ролики.
О разработке
Я занимаюсь механикой и оборудованием линий розлива — работаю с триблоками, закаточными и укупорочными машинами. В этой работе регулярно нужно разбираться, как именно сформирован двойной шов банки и что происходит при отклонении настроек закаточной головки.
Это устройство я разрабатываю как практический инструмент для этой задачи — чтобы можно было увидеть сечение шва на экране и измерить его геометрию, не полагаясь только на визуальный осмотр целой банки.
Вопросы
Готовится сечение шва, образец закрепляется на столике устройства, в программе на компьютере проверяется калибровка и появляется увеличенное изображение среза, затем оператор размечает точки — программа считает геометрические параметры шва. Подробнее — в разделе «Как проходит работа» выше.
Да. Для исследования нужно подготовленное сечение двойного шва — устройство работает со срезом образца, а не с целой закрытой банкой без подготовки.
Да. Устройство подключается к компьютеру по USB, изображение и измерения отображаются в программе.
Толщина шва, высота шва, зацеп корпуса, зацеп крышки и перекрытие.
Сейчас в программе реализована ручная разметка точек и измерение. Автоматический поиск шва и автоматические измерения находятся в разработке.
Уточнить стоимость и комплектацию можно, написав в Telegram или позвонив.
